Trong thi công hệ thống điện động lực, việc kết nối giữa cáp nhôm và thanh cái đồng luôn tiềm ẩn nguy cơ ăn mòn điện hóa nếu không sử dụng phụ kiện chuyên dụng. Giải pháp tối ưu hàng đầu hiện nay chính là sử dụng đầu cốt đồng nhôm dtl. Được chế tạo bằng công nghệ hàn ma sát hiện đại, dòng cốt này giúp điểm tiếp xúc luôn ổn định và an toàn. Tuy nhiên, trên thị trường hiện có hai thiết kế phổ biến: loại 1 lỗ và loại 2 lỗ. Làm sao để phân biệt và ứng dụng đúng kỹ thuật cho từng hạng mục? Hãy cùng nhà thầu Đất Việt tìm hiểu chi tiết trong bài viết dưới đây.
1. Đầu Cốt Đồng Nhôm DTL Là Gì?
Đầu cốt đồng nhôm DTL (hay còn gọi là cosse đồng nhôm dạng ống) là phụ kiện đấu nối chuyển tiếp giữa dây cáp điện lõi nhôm với chân cực thiết bị hoặc thanh cái (busbar) bằng đồng.
Cấu tạo của cốt DTL gồm hai phần tách biệt: Phần đuôi là ống nhôm rỗng dùng để ngậm cáp nhôm, và phần đầu dẹt là đồng nguyên chất dùng để bắt bulông vào thiết bị. Nhờ công nghệ hàn ma sát (hàn ép cơ học ở nhiệt độ cao), hai vật liệu Đồng và Nhôm được gắn kết tuyệt đối ở cấp độ phân tử, giúp triệt tiêu hoàn toàn hiện tượng oxy hóa tại điểm tiếp xúc giữa hai kim loại khác bản chất.

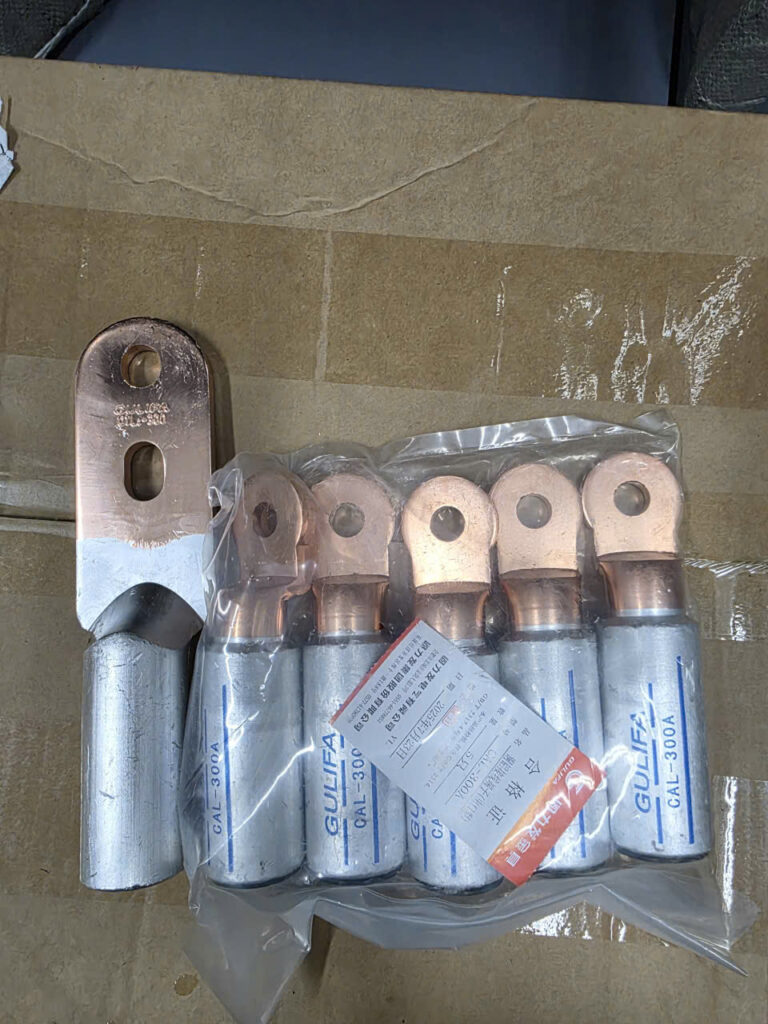

2. Bảng So Sánh Chi Tiết để Phân Biệt Đầu Cốt Đồng Nhôm DTL 1 Lỗ Và 2 Lỗ
Để thuận tiện cho việc bóc tách bản vẽ vật tư và lập biện pháp thi công, các kỹ sư có thể tham khảo bảng so sánh đặc tính cơ – điện dưới đây của hai dòng cốt DTL:
| Tiêu chí so sánh | Đầu cốt đồng nhôm DTL 1 lỗ | Đầu cốt đồng nhôm DTL 2 lỗ |
| Cấu trúc phần lưỡi | Phần đầu dẹt bằng đồng chỉ có 1 lỗ duy nhất để bắt bulông cố định. | Phần đầu dẹt bằng đồng dài hơn, được đột sẵn 2 lỗ song song dọc theo thân cốt. |
| Khả năng chống xoay | Thấp hơn. Khi chịu ứng suất uốn vặn từ sợi cáp lớn, cốt có xu hướng bị xoay nhẹ nếu lực siết bulông không đủ. | Chống xoay tuyệt đối. Thiết kế 2 bulông giữ chặt cốt trên một trục thẳng, cố định form dây chắc chắn. |
| Diện tích tiếp xúc điện | Nhỏ hơn, phù hợp với các khoang tủ có diện tích bề mặt thanh cái giới hạn. | Lớn hơn rất nhiều, giúp phân phối dòng điện đều, giảm tối đa điện trở tiếp xúc và hiện tượng phát nhiệt cục bộ. |
| Tiết diện cáp phổ biến | Rất đa dạng, đầy đủ các dải tiết diện từ nhỏ đến trung bình (từ DTL-16 đến dưới DTL-240). | Thường chế tạo cho các cỡ cáp lớn (từ DTL-120, DTL-240, DTL-300 trở lên) để chịu lực đỡ cho sợi cáp nặng. |
3. Hướng Dẫn Ứng Dụng Thực Tế Trong Thi Công Lắp Đặt
Việc lựa chọn sử dụng loại 1 lỗ hay 2 lỗ phụ thuộc hoàn toàn vào vị trí lắp đặt và đặc tính chịu lực cơ học của tuyến cáp.

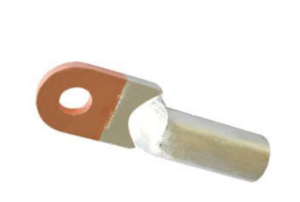

Khi nào nên dùng đầu cốt đồng nhôm DTL 1 lỗ?
-
Đấu nối chân cực thiết bị đóng cắt (MCCB, ACB, Contactor): Khoảng hở giữa các pha của Aptomat hoặc chân cực các thiết bị thường rất hẹp và ngắn. Cốt DTL 1 lỗ với thiết kế nhỏ gọn là lựa chọn tối ưu để vừa vặn vào các khoang chứa này mà không lo chạm chập giữa các pha.
-
Không gian tủ bảng điện chật hẹp: Thích hợp uốn góc ngắn cho các khoang tủ phân phối nhỏ, nơi dây cáp cần luồn lách qua các máng nhựa đi dây (wire duct) diện tích hạn chế.
Khi nào bắt buộc dùng đầu cốt đồng nhôm DTL 2 lỗ?
-
Kết nối trục chính vào Thanh cái tổng (Main Busbar): Khi kéo các tuyến cáp động lực từ Máy biến áp về tủ tổng MSB, sợi cáp thường có tiết diện rất lớn ($240\text{mm}^2 – 300\text{mm}^2$). Lúc này, bắt buộc phải dùng cốt DTL 2 lỗ để bắt chặt vào thanh cái đồng, đảm bảo diện tích tiếp xúc lớn nhất và lực kẹp từ 2 bulông sẽ giữ cố định sợi cáp, không bị lực kéo tự nhiên của dây làm lỏng điểm siết theo thời gian.
-
Vị trí có độ rung động cao: Đấu nối trực tiếp vào đầu ra của Máy phát điện dự phòng, máy nén khí hoặc động cơ công suất lớn. Hệ thống 2 lỗ bulông giúp mối nối luôn bám khít, không bị nới lỏng do rung động cơ học, ngăn ngừa hoàn toàn hiện tượng move hay phóng điện.
4. Lưu Ý Kỹ Thuật Quan Trọng Khi Thi Công Cốt DTL
Vì đặc tính phần đuôi của đầu cốt đồng nhôm dtl là ống nhôm rỗng, khi đưa lõi cáp nhôm vào để ép (bấm) cốt, kỹ sư thi công bắt buộc phải thực hiện các bước sau để đảm bảo an toàn vận hành:
-
Vệ sinh lõi cáp: Dùng bàn chải thép đánh sạch lớp oxit mỏng trên bề mặt các sợi cáp nhôm.
-
Sử dụng mỡ đặc chủng: Bơm mỡ chịu nhiệt dẫn điện chuyên dụng (mỡ chống oxy hóa) vào trong lòng ống nhôm của cốt trước khi đút cáp vào. Lớp mỡ này có tác dụng ngăn không khí xâm nhập gây oxy hóa trở lại.
-
Ép đủ vết: Sử dụng kìm ép thủy lực với khuôn ép đúng kích cỡ (đúng mã size của cốt), ép đủ số vết ép dọc theo thân ống nhôm để đảm bảo độ ngậm cáp tốt nhất, không bị tuột dây hay sinh nhiệt khi vận hành tải cao.
5. Kết Luận
Tóm lại, hiểu rõ bản chất và cách ứng dụng cách Phân Biệt Đầu Cốt Đồng Nhôm DTL 1 Lỗ Và 2 Lỗ sẽ giúp các chủ đầu tư, đơn vị thiết kế và nhà thầu vừa đảm bảo được chất lượng kỹ thuật, vừa tối ưu hóa được chi phí phụ kiện và nhân công thi công.
-
Hãy chọn cốt DTL 1 lỗ cho các kết nối thiết bị đầu cuối, khoang tủ hẹp.
-
Hãy chọn cốt DTL 2 lỗ cho hệ thống thanh cái động lực chính, dòng tải cao và vị trí có rung động.
